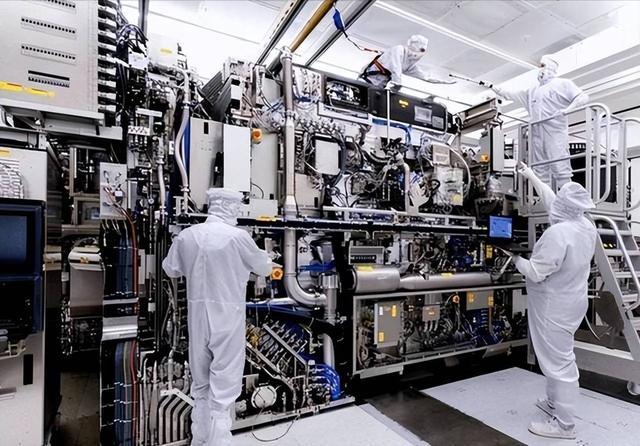

大家好我是老札，全球高端EUV光刻市场长期被阿斯麦独家垄断，行业多年没有出现能真正撼动格局的竞品。
近期日本科研团队推出全新EUV研发方案，提出两大颠覆性目标，将现有EUV光刻机成本压缩至四分之一，同时大幅提升成像分辨率，双维度对标阿斯麦核心技术，具备极强的行业颠覆潜力。
该技术由冲绳科学技术大学发布，整套新一代EUV光学系统旨在重构半导体光刻逻辑、打破行业固有技术壁垒。
这套设计早在2024年就已有公开报道，由新竹教授牵头研发，经过多轮迭代打磨，如今正式推出完整成熟的技术体系。
不同于多数团队聚焦芯片架构优化的研发思路，这支团队直接从EUV底层光路结构入手，同步攻克设备成本高、光刻精度不足两大行业核心痛点。
传统EUV通病：难以根治的掩模三维效应
想要看懂本次技术突破的核心价值，首先要明确传统EUV光刻机的固有硬伤，也就是困扰行业多年、始终无法彻底根治的掩模三维效应，这也是高端芯片制程升级的核心瓶颈。

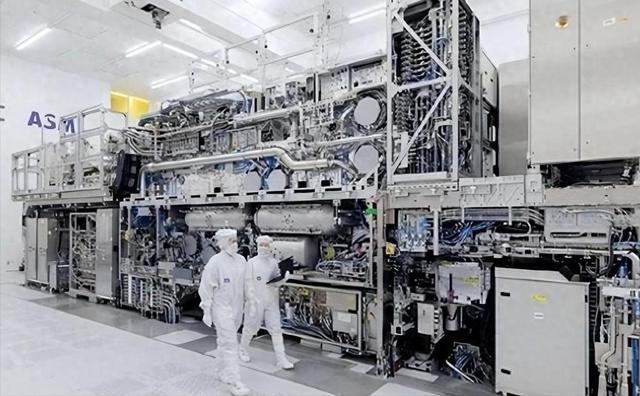

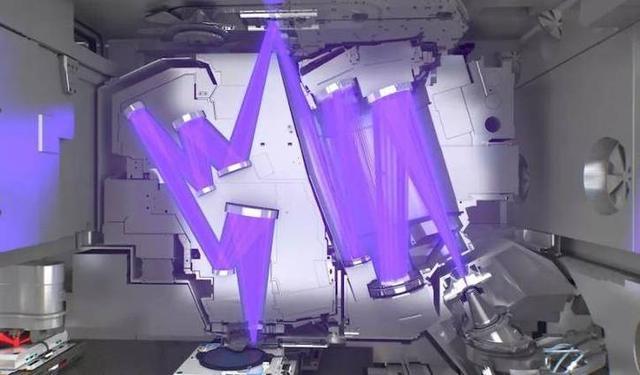

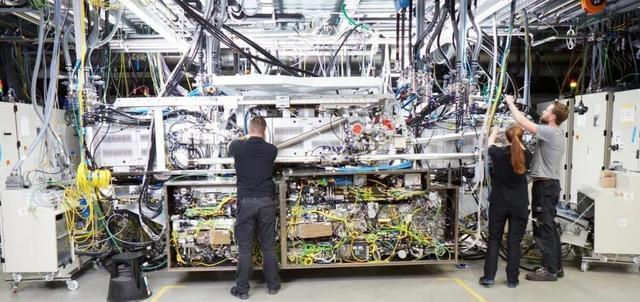

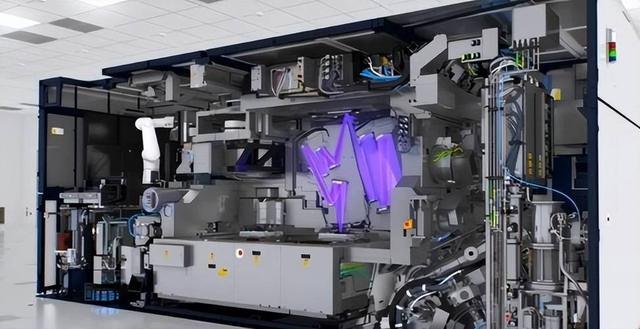

EUV与传统DUV光刻机成像原理截然不同，DUV采用透射式光路，光线穿透掩模即可完成曝光，结构简单稳定，而EUV依靠反射式光路工作，光线照射掩模后通过反射进入投影系统完成光刻。
为规避入射光与反射光重叠干扰精度，传统EUV统一采用斜入射光路设计，却由此衍生出无法规避的成像缺陷。
光刻掩模肉眼看似平面，微观下为三维立体结构，表层的钼硅反射涂层搭配多层吸收层，通过反光、遮光的配合形成芯片电路图案。
光线倾斜入射时，吸收层侧壁会遮挡光线形成成像阴影，导致不同走向的电路线条成像宽度出现偏差，也就是核心的阴影效应，同时还会引发胶面偏移、图案畸变等问题，持续拉低光刻精度。
如今行业普及0.55NA的High-NA高数值孔径EUV技术，相比传统0.33NA设备分辨率更高，但掩模三维效应的缺陷会随数值孔径提升持续放大，成为高精度光刻难以突破的桎梏，多年来行业始终没有根治方案。
冲绳科技大学的核心突破，是彻底推翻传统斜入射光路设计，重构EUV整体光学路径，改用垂直入射、垂直反射的光路模式，从根源消除掩模三维效应。
垂直光路本存在光路重叠干扰的致命问题，而团队独创的双线场镜面扫描设计，完美化解了这一矛盾，传统EUV光路繁琐复杂，多组镜片反复反光造成严重光损耗。
全新系统大幅精简光路结构，光线经光源发出后，通过前置镜面传导至两组可移动矩形镜面，分体式布局为反射光预留专属通道，从物理层面杜绝光路重叠干扰。
双线场光学设计可实现双向光线独立传导、互不干扰，对称布局让光线平均入射角趋近于零，达成等效垂直成像效果，彻底解决传统设备的成像缺陷。
分体式镜面无法一次性覆盖整片掩模，会以逐区域扫描的方式完成曝光，搭配直列式同轴镜片结构与成熟的离轴照明技术，在保障分辨率的同时最大程度简化设备结构。
多档位性能覆盖：最高0.7NA，超越阿斯麦商用水准
这套直列式投影系统分为三个梯度版本，适配不同光刻场景，基础版为单级镜结构，0.2NA数值孔径，满足基础光刻需求；
中端两级四反射镜版本，数值孔径可达0.5NA，完全对标商用High-NA EUV设备，适配主流高端芯片制程。
顶配两级六反射镜版本，数值孔径最高可达0.7NA，大幅超越阿斯麦0.55NA的商用顶级参数，理论可支撑更高精密制程。
但超高数值孔径存在明显短板，多次反光会加剧光损耗、提升设备体积与复杂度，性价比偏低。因此0.5NA版本成为精度、损耗与成本兼顾的最优方案。
本次技术突破的关键，是独创的像差抵消补偿机制，光刻像差类似相机成像失真，会造成晶圆图案与掩模原图偏差畸变，是高精度光刻的核心难题。
该系统采用曲率匹配的凹凸镜组合，同级镜片可互相补偿，上下级镜片联动纠错，全方位降低成像偏差。
直列式光路理念诞生已久，但过往因成像像差严重、成品模糊无法商用，行业才转而使用复杂离轴光路。
日本团队通过像差补偿技术，补齐了这一百年短板，让老旧的直列式光路具备了现代化商用价值。
整体造价仅为传统EUV的1/4

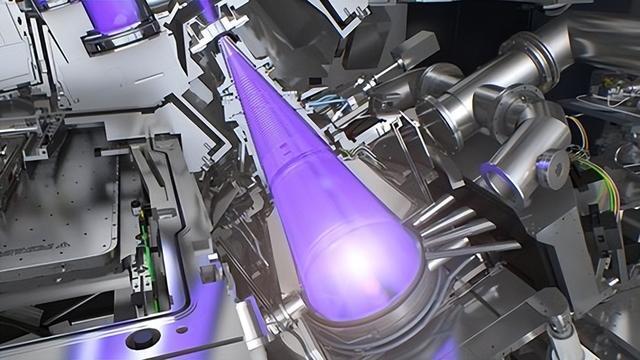

光路精简带来了极致的节能降本效果，传统EUV需要200瓦级别光源支撑工作，新架构仅需20瓦光源；
晶圆有效受光率从1%-2%提升至10%，设备整体功耗从兆瓦级降至100千瓦以下，节能优势显著。
依托光路简化、镜片减量、功耗降低的多重优势，该设备综合制造成本可降至传统EUV的四分之一。

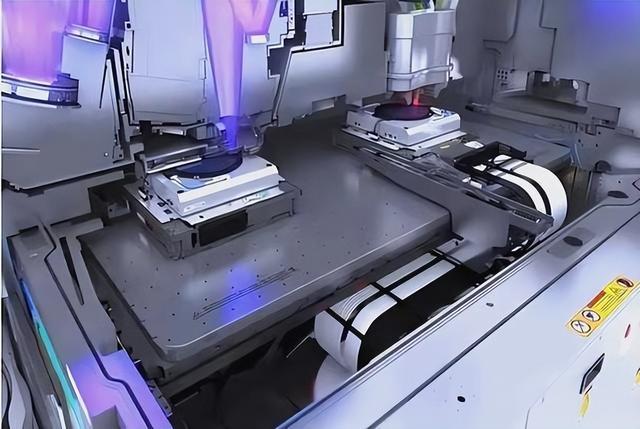

同时设备采用步进式曝光设计，掩模与晶圆全程固定，省去了传统EUV高精度位移工台的巨额成本。
该设计是技术适配的必然选择，设备像差补偿无法消除边缘畸变，无法适配扫描式曝光，只能采用步进式结构保障成像基础精度。
这套EUV系统在理论层面实现了低成本、超高分辨率的双重突破，但目前所有性能仅停留在仿真验证阶段，和工业化落地存在差距，现阶段团队已启动硬件原型研发，验证工程可行性。

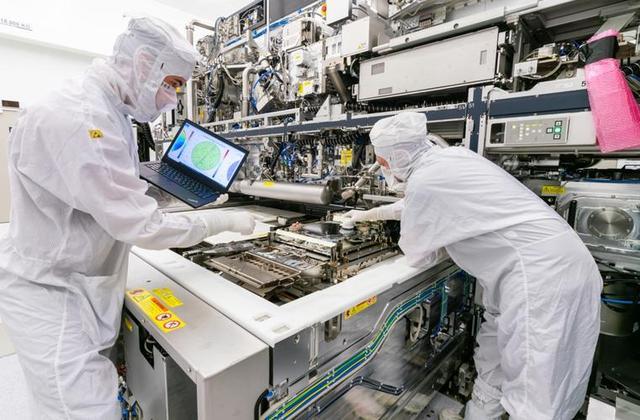

即便原型机研发成功，技术落地仍有极高壁垒，EUV是完整的精密产业链体系，涵盖专用光源、高精度镜片、智能控制系统等核心配套，单一光路突破无法实现量产。
同时步进式曝光的商用短板十分突出，仅支持18×18毫米小面积曝光，远小于阿斯麦26×33毫米的商用规格。
小区域曝光需要多次拼接，工艺复杂度高、量产良率偏低，无法适配大规模商业化生产。
结语
事实上，阿斯麦早已深度研发过直列式光路、双线场设计，早期成品部分性能优于日本本次方案，但最终彻底搁置。
核心原因就是曝光尺寸小、量产效率低、综合性能无法满足头部芯片厂商的量产需求，得不到市场认可。
日本被排除在西方EUV研发联盟之外，无核心技术与供应链加持，却依靠自主研发优化了这套被巨头淘汰的技术路线。
阿斯麦的前期研究已经证实该光路具备技术可行性，淘汰原因是商用适配性不足，并非技术缺陷。
在全球光刻技术陷入瓶颈、垄断格局固化的当下兰州股票配资公司，日本这套全新EUV赛道，虽存在量产短板，依旧有望打破行业固有格局，为高端光刻技术发展提供全新思路。
